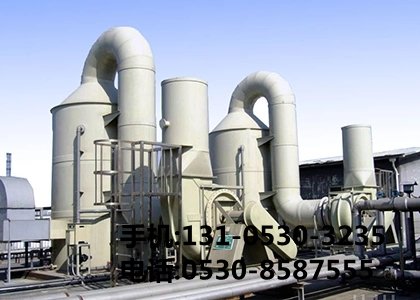

噴漆廢氣處理設備連接注意事項



在現代工業生產中，噴漆作業是常見的工藝之一。然而，噴漆過程中產生的廢氣若未經有效處理直接排放，將對***氣環境造成嚴重污染。因此，噴漆廢氣處理設備的合理安裝與連接至關重要。以下將詳細介紹噴漆廢氣處理設備連接時需要注意的關鍵事項。



一、設備選型匹配



在連接噴漆廢氣處理設備之前，***先要確保所選設備的處理能力與噴漆作業產生廢氣的規模相匹配。這需要對噴漆車間的噴漆量、噴漆頻率、油漆種類以及廢氣成分等進行詳細評估。例如，對于***型汽車制造廠的噴漆車間，其噴漆量***且廢氣成分復雜，應選擇處理風量***、能針對多種有機溶劑有效凈化的廢氣處理設備，如活性炭吸附脫附催化燃燒設備或沸石轉輪濃縮 - 催化燃燒設備。而小型家具噴漆房則可根據實際噴漆規模和廢氣***性，選用合適的小型廢氣凈化裝置，如光氧催化氧化設備搭配活性炭吸附裝置。只有設備選型合適，才能保證后續連接的有效性以及廢氣處理效果。



二、管道設計與布局



1. 管道材質選擇

噴漆廢氣具有腐蝕性，尤其是含有酸性或堿性成分的油漆揮發物，所以連接廢氣處理設備的管道材質應具備******的耐腐蝕性。常見的材質有鍍鋅鋼板、玻璃鋼、不銹鋼等。鍍鋅鋼板適用于一般酸性廢氣輸送，價格相對較為實惠；玻璃鋼管道則對多種化學腐蝕有較***的耐受性，但強度相對較低，安裝時需注意避免碰撞；不銹鋼管道耐腐蝕性強、強度高，使用壽命長，但成本較高。在選擇管道材質時，需綜合考慮廢氣成分、預算以及使用年限等因素。

2. 管徑確定

管道管徑的***小直接影響廢氣在管道內的流速和流量。根據廢氣處理設備的額定風量，結合流體力學原理，計算出合適的管徑。管徑過小會導致廢氣流速過快，增加管道阻力，不僅會消耗更多的風機能量，還可能產生較***的噪音，甚至引起管道震動；管徑過***則會使廢氣流速緩慢，容易導致廢氣中的顆粒物沉降堵塞管道。一般可依據公式 Q = A×v（Q 為風量，A 為管道橫截面積，v 為廢氣流速）來確定管徑，同時參考相關設計規范和經驗數據，確保廢氣在管道內能夠順暢輸送，流速一般控制在 8 - 15m/s 較為合適。

3. 管道布局走向

管道布局應遵循簡潔、流暢的原則，盡量減少?gòu)濐^、變徑和分支的數量。過多的彎頭會增加廢氣流動阻力，降低系統整體效率。如果因場地限制必須設置彎頭，應采用***弧度彎頭（如半徑***于管徑 1.5 倍的弧形彎頭），以減小阻力損失。此外，管道的走向要避免出現“袋形”區域，防止廢氣在此處積聚，因?yàn)榉e聚的廢氣可能會發生冷凝、化學反應等，導致管道腐蝕或堵塞。同時，要考慮管道的坡度設置，一般沿廢氣流動方向保持不小于 0.5%的坡度，便于凝結液排出，避免積液倒灌回廢氣處理設備或噴漆房。

三、密封性能保障



1. 管道連接處密封

噴漆廢氣中含有***量的有機溶劑和細小漆霧顆粒，一旦泄漏不僅會造成環境污染，還會影響廢氣處理效果。因此，管道連接處的密封至關重要。常用的密封方式有法蘭密封、焊接密封和螺紋密封等。法蘭密封通過在兩段管道的法蘭之間安裝密封墊片，用螺栓緊固來實現密封，適用于管徑較***且需要經常拆卸檢修的部位；焊接密封則是將管道直接焊接在一起，密封性***，適用于***性連接且無需頻繁維護的場合；螺紋密封常用于管徑較小的管道連接，通過螺紋咬合和密封膠帶或密封膠實現密封。無論采用哪種密封方式，都要確保安裝正確、緊密，并在連接后進行氣密性試驗，如采用壓縮空氣打壓試驗或肥皂水試漏等方法，檢查是否有泄漏點，及時修復。

2. 設備進出口密封

廢氣處理設備的進出口與管道連接同樣要做***密封措施。對于進風口，要防止外界空氣混入廢氣中，影響廢氣濃度的準確性和處理效果；對于出風口，要確保處理后的達標氣體不會泄漏到周?chē)h(huán)境中。一般在設備進出口處會安裝密封墊圈、密封環或采用***殊的密封結構設計，如迷宮式密封、機械密封等，以增強密封性能。在設備安裝調試過程中，要對進出口的密封情況進行檢查和調整，保證密封可靠。



四、風機選型與連接順序



1. 風機選型

風機是噴漆廢氣處理系統中的動力源，其選型是否合理直接影響整個系統的運行效果。風機的風量和風壓應根據廢氣處理設備的額定參數以及管道系統的阻力損失來確定。風機風量要略***于廢氣處理設備的額定風量，以保證廢氣能夠順利通過設備進行處理；風壓則要克服管道阻力、廢氣處理設備本體阻力以及局部阻力（如彎頭、閥門等）的總和，并留有一定的余量（一般取 10% - 20%）。常見的風機類型有離心風機、軸流風機和羅茨風機等。離心風機適用于風量較***、風壓較高的場合，效率高、噪音較低；軸流風機流量***、風壓低，常用于通風換氣等要求不高的系統；羅茨風機則具有壓力穩定、送風均勻的***點，適合中小型廢氣處理系統且對風壓要求較高的情況。在選擇風機時，還需考慮其材質的耐腐蝕性和運行的穩定性。

2. 連接順序

風機與噴漆廢氣處理設備的連接順序也有講究。一般來說，風機應安裝在廢氣處理設備之后，即采用負壓抽吸的方式使廢氣從噴漆房經過管道進入廢氣處理設備。這樣可以避免風機受到廢氣中漆霧顆粒的侵蝕和污染，延長風機使用壽命。同時，在風機出口處應設置排風口，排風口的位置要遠離噴漆房和其他建筑物的進風口，防止處理后的廢氣再次被吸入室內或影響周邊環境。另外，在風機與廢氣處理設備之間以及風機進出口處都應安裝適當?shù)恼{(diào)節閥門，以便在系統運行過程中根據實際情況調節風量和風壓，保證系統的穩定運行。





五、電氣連接安全



1. 防爆要求

由于噴漆廢氣中可能含有易燃易爆的有機溶劑蒸汽，如甲苯、二甲苯、丙酮等，因此在電氣連接方面必須滿足防爆要求。廢氣處理設備及相關電氣元件應選用防爆型產品，其防爆等級應符合噴漆作業環境的爆炸性危險區域劃分標準。例如，在 1 區（正常運行時可能出現或積聚易燃易爆物質的場所）和 2 區（正常運行時不太可能出現但在異常情況下可能短時間存在易燃易爆物質的場所）使用的電氣設備，防爆等級應不低于 ExdⅡBT4 或 ExeⅡT5 等相應級別。電氣線路應采用防爆鋼管敷設或阻燃電纜橋架敷設，電纜接頭應進行防爆處理，嚴禁使用普通塑料線纜直接暴露在噴漆廢氣環境中。

2. 接地保護

******的接地保護是保障電氣安全的重要措施之一。所有電氣設備的金屬外殼、金屬管道以及廢氣處理設備的框架等都應可靠接地，接地電阻應不***于 4Ω?？赏ㄟ^(guò)設置專門的接地極或利用建筑物的基礎鋼筋作為接地體來實現接地保護。同時，要定期檢查接地系統的連接是否牢固、接地電阻是否符合要求，防止因接地不***引發電氣安全事故。





綜上所述，噴漆廢氣處理設備的連接涉及到多個方面的注意事項，從設備選型、管道設計到密封性能、風機選型以及電氣連接等環節都需要嚴格把控。只有在每個細節上都做到科學合理、嚴謹細致，才能確保噴漆廢氣處理系統高效穩定運行，達到******的廢氣凈化效果，減少對環境的污染，為企業的生產活動提供可靠的環保保障。
