氯化鈉流量計采用電磁感應原理測量介質流體流速的流量計。它在管道的兩側加一個磁場，被測介質流過管道就切割磁力線，在兩個檢測電極上產生感應電勢，其大小正比于流體的運動速度?？梢杂糜跍y量酸、堿、鹽溶液、水煤漿、礦漿、砂漿灰泥、紙漿、樹脂、橡膠乳、合成纖維漿和感光乳膠等各種懸浮物、氣化汽和粘性物質的流量。
因此，有必要對高精度氯化鈉流量計的溫度等影響因素進行實驗研究分析。山東省計量院的DN50～DN400熱水流量標準裝置，口徑與測量不確定度國際**。質量法流量測量范圍為(0.1～1200)m³/h，低溫制冷裝置*低可達5，高溫加熱裝置*高可達85，滿足氯化鈉流量計實驗流量點及溫度點的測量要求。該標準裝置為研究高精度氯化鈉流量計流量在不同溫度點下的特性提供了良好的實驗平臺。
為了研究高精度氯化鈉流量計在不同溫度下的特性變化，以計量院的DN50～DN400熱水流量標準裝置為實驗平臺，對橫河DN40、科隆DN80、西門子DN100三塊0.2級氯化鈉流量計進行研究。采用熱水流量標準裝置質量法測試氯化鈉流量計在不同溫度及流速下的儀表系數和重復性。通過實驗分析得出：氯化鈉流量計的儀表系數隨介質溫度的升高逐漸降低；儀表系數在高溫以及低溫處受影響明顯，DN40氯化鈉流量計的儀表系數本次實驗高低溫處*大變化量約為0.7%；在氯化鈉流量計對應的流量范圍內，儀表系數受介質流速變化的影響不超過±0.2%等。通過實驗分析，對氯化鈉流量計的特性有了深入的了解，對流量計量器具的標定以及相關的實驗工作有著積極的作用。
。
1 實驗設計 以計量院DN50～DN400熱水流量標準裝置為實驗平臺，氯化鈉流量計共3塊，分別為DN40氯化鈉流量計，科隆DN80氯化鈉流量計，西門子DN100氯化鈉流量計，精度均為0.2級。3塊氯化鈉流量計經過多次校準比對，性能穩定。對氯化鈉流量計在10、20、50、80 4個溫度點下進行儀表系數及重復性測量，根據JJG 643-2003《標準表法流量標準裝置》的要求選取流量點。
2 實驗研究 實驗利用熱水流量標準裝置質量法標定氯化鈉流量計的儀表系數和重復性，主要測試其在不同溫度及不同流速下的儀表系數及重復性的變化規律。單塊標準表在同一溫度點下，每個流量點進行10次儀表系數測量，計算該流量點下的平均儀表系數及重復性，將所有流量點測量完成后，得到該氯化鈉流量計在此溫度點下的儀表系數及重復性的實驗數據。依次變換氯化鈉流量計及溫度點進行測量，得到不同氯化鈉流量計在不同溫度下的儀表系數及重復性數據。

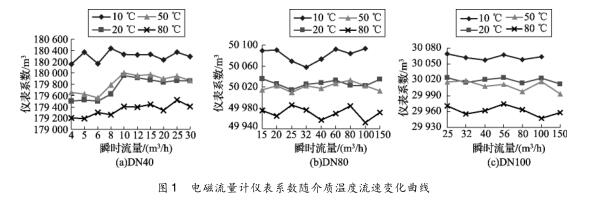

2.1 儀表系數分析 將實驗測得的氯化鈉流量計在不同溫度及流速下的儀表系數數據整理，特性曲線如圖1所示，3組曲線分別對應DN40、DN80、DN100的3塊氯化鈉流量計的儀表系數曲線。由圖1可得：

(1) 隨著介質溫度的升高，氯化鈉流量計的儀表系數均呈逐漸降低的趨勢。其中20和50的儀表系數基本相同，10和80的儀表系數與20時偏離較大。
(2) 溫度對氯化鈉流量計的儀表系數在高溫以及低溫處影響明顯，以DN40氯化鈉流量計為例，儀表系數本次實驗高低溫處*大變化量約為0.7%。
3) 在氯化鈉流量計相應的流量范圍內，在同一溫度下，隨著介質流速的變化，氯化鈉流量計的儀表系數在個別點出現略微浮動，但整體變化不超過±0.2%。

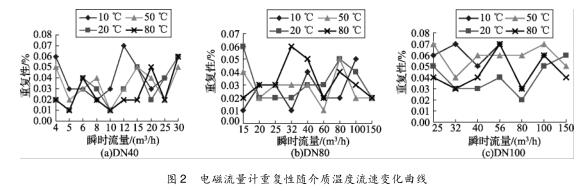

2.2 重復性分析 將實驗測得的氯化鈉流量計在不同溫度及流速下的重復性數據整理，特性曲線如圖2所示，3組曲線分別對應DN40、DN80、DN100的3塊氯化鈉流量計。

由圖2可得，隨著介質溫度及流速的變化，氯化鈉流量計的重復性有一定的波動，但都在0.07%以下，符合JJG 1033-2007《氯化鈉流量計》的重復性要求，說明氯化鈉流量計的重復性受溫度及流速影響較小，同時表明該熱水流量標準裝置在不同溫度點下的測量性能穩定。
3 結束語
通過測試結果分析得出：
(1)隨著介質溫度的升高，氯化鈉流量計的儀表系數均呈逐漸降低的趨勢。
(2)溫度對氯化鈉流量計的儀表系數在高溫以及低溫處影響明顯，DN40氯化鈉流量計的儀表系數本次實驗高低溫處*大變化量約為0.7%。
(3)在氯化鈉流量計對應的流速范圍內，儀表系數受介質流速變化的影響不超過±0.2%。
(4)氯化鈉流量計的重復性均在0.07%以下，符合重復性要求，說明氯化鈉流量計的重復性受溫度及流速影響較小，同時表明該熱水流量標準裝置在不同溫度點下的測量性能穩定。 通過實驗分析，對氯化鈉流量計在不同溫度、流速下的實驗特性有了深入的了解，為標準表在實際工況下的特性提供了詳實的實驗數據的支持。這對流量計量器具的標定以及相關的標準表實驗工作都有著積極的作用。
