焦爐煤氣流量計概述

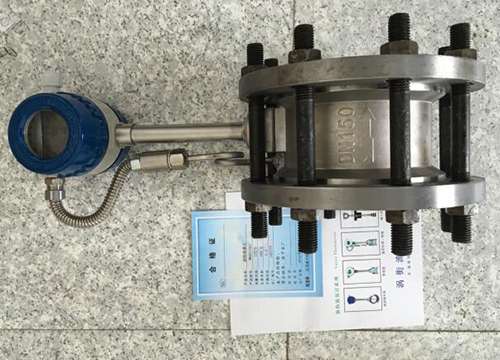

根據渦街流量計的結構特點，分類為一體式渦街流量計和分體式渦街流量計兩種。法蘭卡裝渦街流量計。

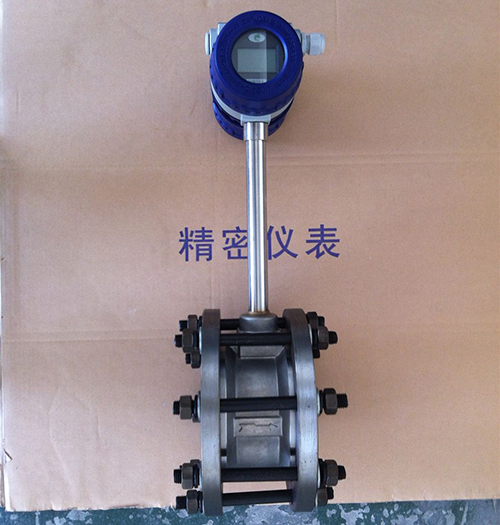

一體式渦街流量計是集流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體的渦街流量計，具有智能溫度、壓力補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m3/h）和累計標況體積流量（m3）。

分體式渦街流量計由流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m3/h）和累計標況體積流量（m3）。

當只要求測量工況體積流量時（我們將其定義為簡配型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。

焦爐煤氣流量計產品特點
1、渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
2、結構簡單牢固，無可動部件，可靠性高，使用維護方便。
3、檢測元件不與介質接觸，性能穩定，使用壽命長傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
4、輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網
5、測量范圍寬，量程比可達1：10
6、渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償的目的是為了得到流體的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
7、壓力損失小。
用口徑DN50的渦街流量計測量可燃氣體的流量，若管道內的*大流量Qmax =200m3/h時，傳感器的壓力損失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa
8、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
9、應用范圍廣，蒸汽、氣體、液體流量均可測量。

焦爐煤氣流量計主要技術指標

公稱通徑	25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)	DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
精確度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

焦爐煤氣流量計產品型譜

代號	通徑	流量范圍m³/h（飽和蒸汽180℃ ρ=5.157Kg/m³）
KMLU-25	DN25	6.5~90					DN300以上推薦使用插入式渦街流量計
KMLU-32	DN32	10~140
KMLU-40	DN40	16~220
KMLU-50	DN50	26~350
KMLU-65	DN65	44~580
KMLU-80	DN80	65~900
KMLU-100	DN100	100~1400
KMLU-125	DN125	165~2150
KMLU-150	DN150	230~3100
KMLU-200	DN200	420~5550
KMLU-250	DN250	650~8650
KMLU-300	DN300	950~12500
	代號	功能1
	N	無溫壓補償（適合做外補）
	Y	自帶溫壓補償一體式
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J3	蒸汽
				代號	連接方式
				L1	法蘭卡裝式
				L2	法蘭連接式
					代號	功能2
					E2	1.5級
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	內部3.6V供電
					D2	DC24V供電
					B1	不銹鋼
					B2	碳鋼

焦爐煤氣流量計對直管段的要求
傳感器對安裝點的上下游直管段有一定要求，否則會影響測量精度。
若傳感器安裝點的上游有>15°漸縮管，傳感器上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。

若傳感器安裝點的上游有>15°漸擴管，傳感器上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。

若傳感器安裝點的上游有90°彎并沒有或T形接頭，傳感器上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

若傳感器安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

若傳感器安裝點的上游在不同平面上有二個90°彎頭，傳感器上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。

流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處，若必須安裝在傳感器的上游，傳感器上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。

焦爐煤氣流量計的結構與工作原理

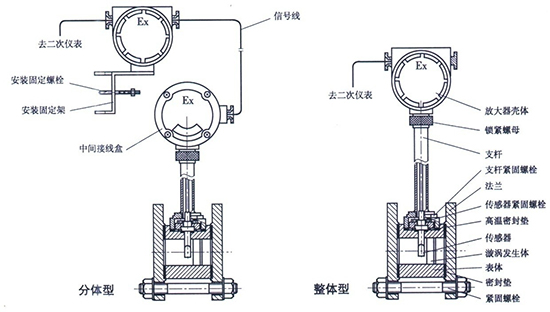

流量計結構如圖所示:

(1)殼體
  本身帶有法蘭，并有一定形狀的流體通道，殼體材料為不銹鋼與合金鋁(可選)。
(2)檢測體(探頭)
(3)旋渦發生體
(4)智能流量計積算儀
  由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成.并配有外輸信號接口。
(5)壓力傳感器
  以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
(6)溫度傳感器
  以Pt100鉑電阻為溫度敏感元件.在一定溫度范圍內.其電阻值與溫度成對應關系。

焦爐煤氣流量計工況流量范圍表
1）．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

常用氣體介質的標準狀態密度（0℃，絕壓P=0.1MPa）

氣體名稱	密度(kg/m3)	氣體名稱	密度(kg/m3)
空氣(干)	1.2928	乙炔	1.1717
氮氣	1.2506	乙烯	1.2604
氧氣	1.4289	丙烯	1.9140
氬氣	1.7840	甲烷	0.7167
氖氣	0.9000	乙烷	1.3567
氨氣	0.7710	丙烷	2.0050
氫氣	0.08988	丁烷	2.7030
一氧化碳	1.97704	天然氣	0.8280
二氧化碳	1.3401	煤制氣	0.8020
