液氧流量計概述
數顯靶式流量計是在傳統靶式流量計測量原理的基礎上，充分利用其***的特點，結合新型傳感器技術和現代數字技術上研制、開發而成的全新型力感應靶式流量計，它既具有傳統靶式、孔板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾，抗雜質性能，輕便又可靠的特點，廣泛使用于石油、化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看，KM-VN型數顯靶式流量計具有極為廣闊的適用性，即：
1、適用于各種管徑：從Φ15～Φ2000mm至更大。
2、適用于高低溫介質：從-196℃～+450℃。
3、適用于高壓力工況：從0～42Mpa（表壓）。

液氧流量計結構原理
1、結構
數顯靶式流量計主要由測量管（外殼）、新型傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的傳感器，因此，用戶提供準確的計量對象及參數，廠家選用合適的傳感器是產品能否計量準確的關鍵。
2、工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶式流量計）時而產生的壓差，并對阻流件有一作用力，其作用力大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F阻流件所受的作用力
Cd物體阻力系數
A阻流件對測量管軸向投影面積（mm2）
ρ工況下介質密度（kg/m3）
V介質在測量管中的平均流速（m/s）
阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：V=KF
式中：V-傳感器輸出的電壓（mV），K-比例常數，F(xiàn)-阻流件（靶）所受的作用力，
此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。


液氧流量計的主要特點
1、能準確測量各種常溫、高溫、低溫工況下的液體、氣體、蒸汽，粘稠介質及各種流體介質的流量。
2、靈敏度極高，能測量超小流量，其可測量低流速為0.08m/s。
3、無可動部件，使用安全可靠。
4、計量準確，精度高，總量測量可達0.2%。
5、測量范圍寬，*大測量范圍可達1∶30。
6、重復性好，一般為0.1～0.08%，測量快速。
7、壓力損失小，僅為標準孔板的1/2△P左右。
8、可采用干式標定方法，即法碼掛重法。
9、可根據實際需要更換靶板來改變測量流量范圍。
10、能在線直讀示值，又能運傳發信。
11、安裝簡單方便，極易維護。

液氧流量計技術參數及指標
1、被測介質：液體；氣體；蒸汽

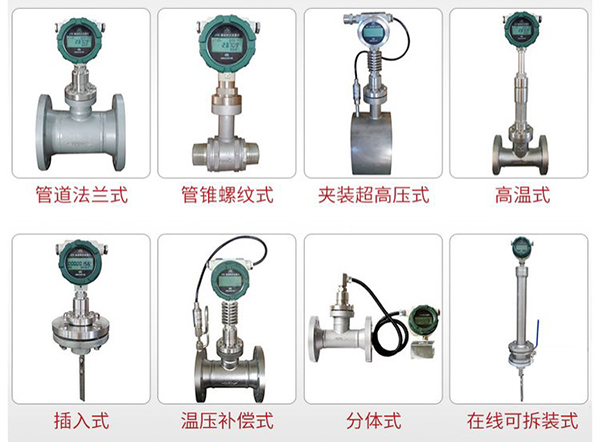

2、公稱口徑管道式：15~300mm夾裝式：15~600mm插入式：100~2000mm
3、公稱壓力：0.6~42MPa
4、介質溫度：-20℃~70℃（常溫型）；-196℃~+450℃（高低溫型）
5、精確度：±0.2%，±0.5%，±1.0%，±1.5%，±2.5%
6、范圍度：1：3，1：5，1：10，1：10（氣體），1：10（蒸汽）
7、補償型式：溫度補償；壓力補償
8、重復性：0.1%~0.08%
9、供電電源：機內置3.6V鋰電池；外供電源24VDC；220VAC（僅用于分體數碼管顯示）
10、輸出形式：現場顯示讀值；4~20mA（兩線制）；脈沖；0~10V RS232/RS485（可選）
11、測量管材料：碳鋼；304；316L；亦可根據用戶要求提供
12、防爆標志：本安型（ExiallCT4）隔爆型（ExiallBT4）
13、防護等級：IP65；IP67
注：流量計法蘭規格執行GB/T9115.1~9115.4-2000系列標準，管道式可根據用戶需要生產DN6、DN8、DN10等小口徑流量計。

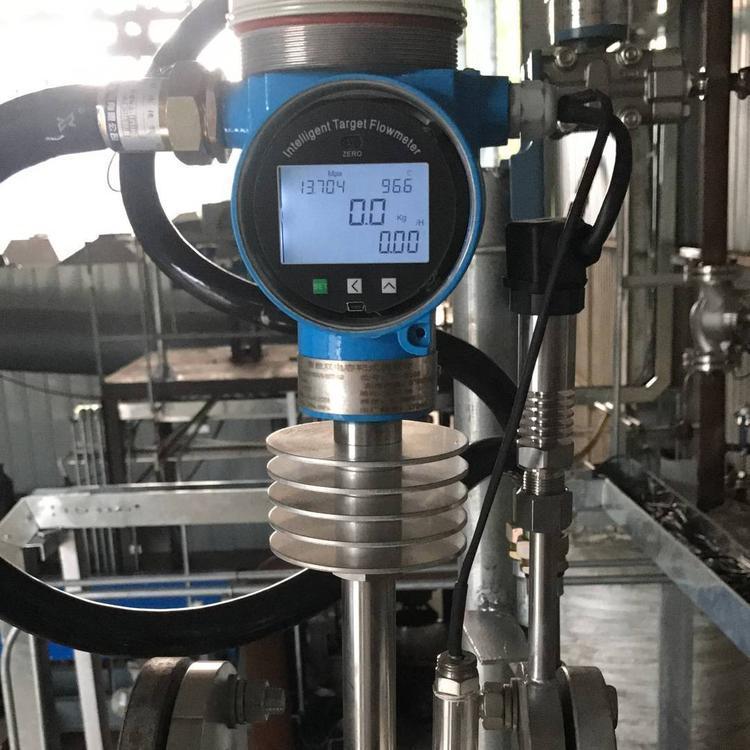

液氧流量計的安裝說明
1、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；
2、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭（表頭工作溫度為-30至+70度），同理工作溫度-100度以下的介質，也要采取防凍措施；
3、為保證流量計準確計量，要求設置前后直管段；
4、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；
5、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
6、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；
7、流量計殼體必須可靠接地，若無接地條件應向廠方說明。


液氧流量計正常工作的環境條件
1、大氣壓：86～l06kPa；
2、周圍環境溫度：-20℃～+60℃（8℉～l40℉）；
3、周圍環境相對濕度：≤95% RH（+25℃）；
4、隔爆型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的1區、2區的危險場所；
5、本安型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的0區、1區、2區的危險場所。

液氧流量計選型型譜

選型說明：
1、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
2、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
3、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明； d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的*高工況溫度；
4、對帶溫壓補償?shù)牧髁坑?jì)，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；
5、用戶需要特殊測量管材質，應加以說明。
